作者：Rob Green，AMD 專業音視頻、廣播與消費業務高級經理

在《任意網絡上的任意媒體》系列的首篇中，我們重點介紹了傳統音視頻連接標準和以太網 IP 網絡之間的橋接支持，這是許多多媒體系統所需的一項關鍵功能。接下來，我們將深入研究設計人員使用 AMD 自適應 SoC 通過以太網進行音視頻傳輸時所擁有的選擇。

Zynq™ 7000 SoC

對于空間受限、功耗預算緊張的成本優化型應用，AMD Zynq 7000 器件為高達 1Gb/s 的以太網媒體傳輸提供了一款極具吸引力的解決方案。所有 Zynq 7000 器件在其處理系統( PS )中包含兩個硬連接的 10/100/1G 以太網端口，并且可以通過使用在該器件的可編程邏輯( PL )部分中實現的 IP 核來添加額外的 1G/2.5G 以太網端口。事實上，配備了 GTX 收發器的 Zynq-7030 以及更大型的器件，甚至可以在 PL 中實現 10G 以太網端口。除了 MAC 以外，在 PL 中還可以實現其它網絡處理和加速功能。

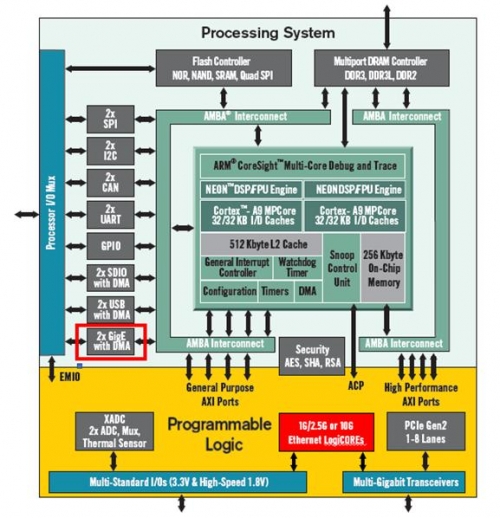

圖 1：Zynq 7000 自適應 SoC 原理圖

Zynq UltraScale+™ MPSoC

AMD Zynq UltraScale+ MPSoC 在 PS 中提供了四個硬連接的 10/100/1G 以太網端口和更高性能的 Arm® 應用處理器單元，從而擴展了 Zynq 7000 系列的功能。與 Zynq 7000 SoC 一樣，該器件可以通過 PL 中的 IP 核添加額外的以太網端口，包括 USXGMII(通常稱為 NBaseT，通過雙絞線支持 1G/2.5G/5G/10G 以太網)，并在配備 GTY 收發器的 XCZU11EG 和更大型器件中可擴展支持高達 25G 以太網。得益于該系列中一些最大型器件配備了硬連接的 CMAC 塊，即便 100G 也是可能的!

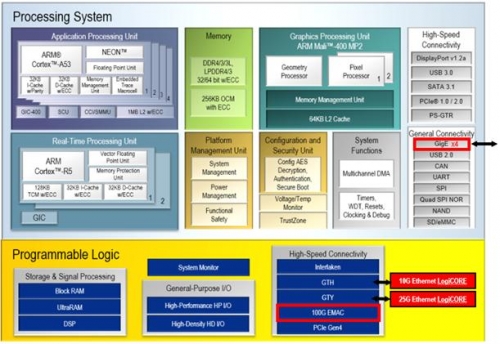

圖 2：Zynq UltraScale+ MPSoC 原理圖

Versal™ 自適應 SoC

當需要多個 10G 或 25G 以太網端口時，AMD Versal Prime ACAP 便成為一款有效的解決方案，因為其集成了一個或多個硬連接的多速率以太網 MAC( MRMAC )塊。每個 MRMAC 都具備高度可配置性，可實現多達四個 10G 或 25G 以太網端口、兩個 50G 以太網端口或單個 40G 或 100G 以太網端口。一旦需要超過 100G 的速率，Versal Premium ACAP 就有了用武之地，因為該系列器件不僅包括多個 MRMAC，而且還包括一個或多個硬連接的 DCMAC 塊，其中每個均可實現多達六個 100G 以太網端口、三個 200G 以太網端口或一個 400G 以太網端口。

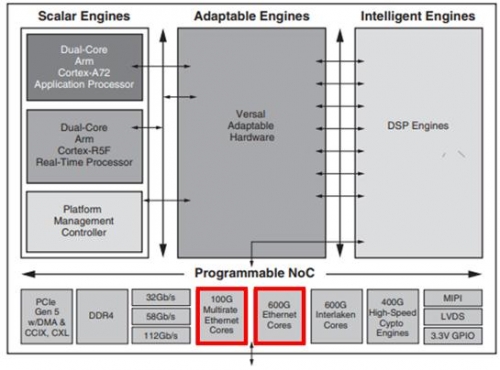

圖 3：Versal Premium 自適應 SoC 原理圖

無論您對通過以太網傳輸音視頻的需求是什么，無論是通過對處理器上運行的標準 Linux IP 堆棧進行控制，還是采用以硬件為中心的 SMPTE ST 2110 實現方案，AMD 自適應 SoC 都能滿足您的需求。如需快速啟動設計，請查看我們的“目標參考設計”，其中包括在 ZC706、ZCU106 和 VMK180 評估板上通過 1G 和 10G 以太網傳輸視頻流媒體，或聯系您所在地的 AMD 或分銷商銷售團隊，進一步了解更多信息。

接下來，我們將深入研究 IPMX、Dante 和 NDI 這些用于音視頻傳輸?shù)男屡d以太網標準，它們非常適合在 AMD 自適應 SoC 上進行實現，并且可以在針對您的具體需求量身定制的單個器件中與一系列音頻、視頻和機器學習 IP 進行集成。
