【中國數字視聽網訊】項目背景：

上海市曹楊職業技術學校是一所由教育部認定的國家級重點職校，上海市職業教育先進單位、上海市中學生行為規范優秀示范校、上海市安全文明校園、普陀區文明單位。

曹楊職校多功能禮堂全部實現智能化設施,CHARTU長圖為其打造了新型報告廳。學校多功禮堂智能化設施以其功能多樣性(如：會議廳、視頻會議廳、報告廳、學術討論廳、培訓廳等)，在近幾年得到迅速普及應用。

項目需求：

從技術的角度上來看，對系統在設計和施工上有較大的技術復雜度，尤其對有較高技術要求的用戶，這就需要一種技術來綜合管理不同功能的AV設備使其能相互協調工作，這種技術就是中央控制技術，與會議系統的無縫結合就是多功能廳會議系統。

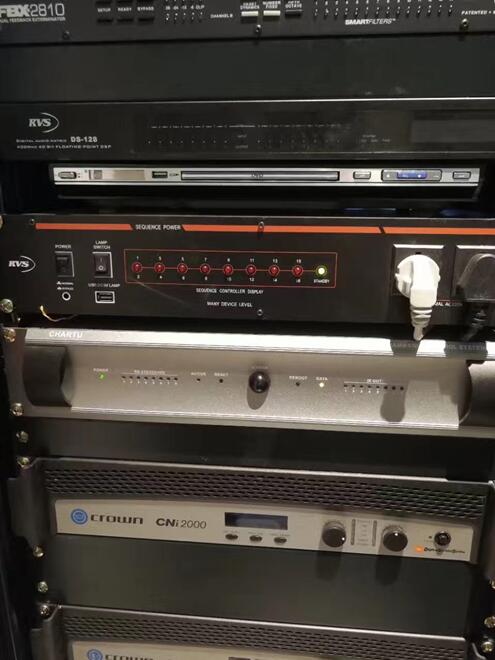

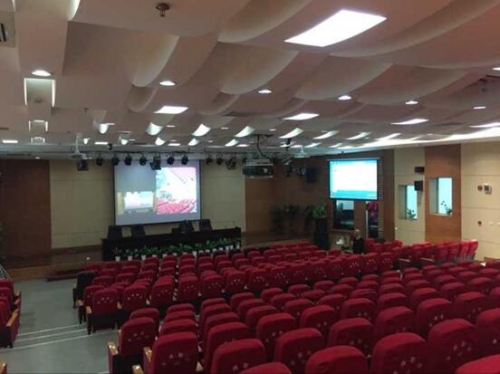

現場照片：

解決方案：

該報告廳配置了CHARTU長圖CH-CONTROL2中央控制系統主機:CH-SOFTWARE2(中控編程軟件;項目現場場景定制)和CHARTU長圖CH-AT0808 8路插卡式高清混合矩陣。

CHARTU長圖CH-CONTROL2中央控制系統對各種場館設備及現場環境進行集中控制的一種現代智能化模式。功能特點如下：

1. ARM11 CPU，256M內存，1G Flash閃存

2. 采用667MHz主頻的32位內嵌式處理器

3. 8路獨立可編程的紅外發射接口，支持控制多臺相同或不同的紅外設備

4. 8路獨立可編程RS-232/422/485控制接口，用戶可編程設置多種控制協議和代碼

5. 8路弱電繼電器接口

6. 8路數字輸入/輸出IO接口

7. 三種網絡通訊：T-BUS、CH-Link、Ethernet

8. USB2.0編程通訊接口

9. 內嵌式紅外學習器，方便調式和維護

10. 支持本地及遠程多種控制方式

11. 國際通用寬適配電源設計(AC100~240V)，適用任何國家和地區

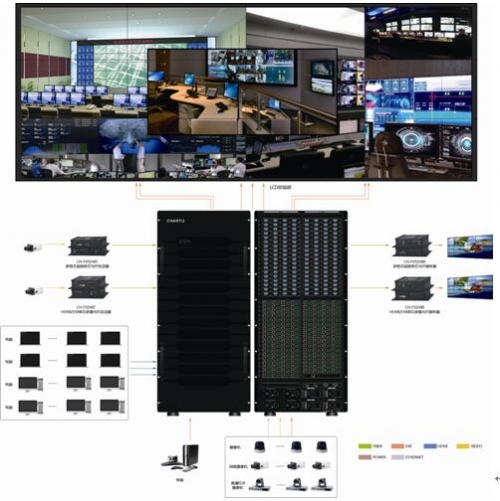

CHARTU長圖CH-AT系列混合拼接矩陣切換器是一款配置靈活的拼接與無縫矩陣。此系列矩陣采用高性能的硬件設計，完美支持各類高清晰數字/模擬信號切換處理，并支持雙向RS-232、雙向IR信號分配切換功能。還能將一個完整的圖像信號劃分成多個信號，分配給多個顯示單元，同時組成一個大的顯示屏幕來顯示動態畫面，為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案，可廣泛應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、智能交通管理中心、指揮控制中心等場所。

1. 全數字化切換，每種無縫輸出卡都能實現真正實時的無縫切換;

2. 每種拼接輸出卡都能實現視頻拼接功能，圖像視窗在全屏范圍內可以任意縮放、疊加、漫游;

3. 預覽卡能實現視頻預覽并切換功能;

4. 支持DVI 1.0協議，符合HDCP1.3標準，兼容HDMI 1.4a;

5. 支持熱插拔，支持音視頻信號一起切換;

6. HDMI數字音頻與模擬音頻選擇輸入，HDMI數字音頻與模擬音頻同時輸出;

7. 支持EDID讀取，PC軟件控制切換與EDID管理;

8. HDBaseT輸入輸出信號支持內嵌的(或本地端的)雙向RS-232和雙向IR信號，并可選擇隨視頻信號切換，或分離切換模式，并支持POC對外供電;

9. 控制方式靈活，具有紅外遙控，RS485，RS-232通訊接口和網絡端口，并且可以通過遠端 的HDBaseT的串口控制，方便用戶與各種遠端控制設備配合使用;

10. 支持固件在線升級;

11. 支持字符疊加;

12. 支持最大分辨率達到4Kx2K;

13. 支持智能控制矩陣風扇的運行;

14. SDI輸入卡帶有環出功能;

15. 插卡式結構設計，可靈活配置輸入輸出信號類型及信號通道數。

廣州長圖量傳電子科技有限公司成立以來，始終堅持自主創新，擁有5G無線音頻、音視頻IP編解碼等核心技術和自主知識產權，以核心自主品牌“CHARTU”進行產品推廣，目前旗下?lián)碛腥W(wǎng)合一CVS綜合調度平臺，三網合一智能會議系統，三網合一流媒體集控系統等。產品包括分布式數據交互系統，全球首創陣列式無紙化一體機，加密無線5G wifi/有線數字會議系統，會議錄播，混合拼接矩陣，智能化中央控制系統等，全面覆蓋各行各業并居國際領先水平。
