【中國數字視聽網訊】日前，順源科技新推出一款啊真有效值信號隔離放大器。能夠用于失真正弦波信號，以及方波、矩形波、三角波、鋸齒波、梯形波、階梯波等非正弦波信號的測量。

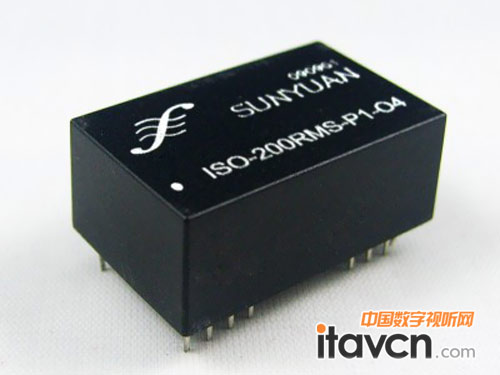

順源新推ISO RMS-P-O信號隔離放大器

普通直流電壓表只能測量直流電壓信號，而測量交流信號必須增加AC/DC轉換電路。目前常用的交流電壓表為降低成本和簡化電路，都采用簡易的平均值響應的AC/DC轉換器。常用的平均值響應AC/DC轉換器是運算放大器和二極管組成的半波(或全波)線性整流電路，這種電路具有線性度好、準確度高、電路簡單、成本低廉等優點。但是這種電路是按照標準的正弦波平均值與有效值的關系(VRMS=1.111Vp)來定義的，因此這類儀表只能測量標準無失真的正弦波電壓值。對于正弦波失真的交流電壓信號，這類儀表測量就會出現誤差，而使用這類儀表測量方波、矩形波、三角波、鋸齒波、梯形波、階梯波等非正弦波信號的偏差更大，檢測結果與信號的實際值不相符。運用真有效值數字儀表可準確測量各種波形的有效值，滿足現代電子測量之需要。

真有效值儀表的的核心器件是TRMS信號隔離放大器模塊。順源科技推出的ISO RMS-P-O里面的TRMS模塊是以單片TRMS／DC轉換器為核心并采用了全新的D-S計算技術，配置高精度信號隔離放大器構成的。其優點是能精確、實時地測量各種電壓、電流波形的有效值而不用考慮波形參數及失真度的大小。簡言之，真有效值測量模塊TRMS具有高準確度(30Hz~1kHz的誤差＜0.25%)、良好的線性度(非線性誤差＜0.02%)、很寬的動態電流范圍、響應速度快、測量面廣、使用簡便等特點。

而深圳市順源科技有限公司研發生產的新型ISO系列真有效值隔離放大器產品具有集成度高、功能完善、外圍元件少、電路連接簡單、電性能指標容易保證等諸多優點，使用這種模塊能準確、實時測量各種信號波形的有效值，無須考慮波形參數和失真，這些性能是平均值測量?jī)x表無法實現的。
