索尼2010年12月1日發(fā)布了提高液晶面板響應(yīng)速度的新顯示技術(shù)“Hybrid FPA（Field Induced Photo-reactive Alignment）”。可實現(xiàn)快于3ms的高速響應(yīng)。通過作為主動快門（Active Shutter）式3D電視的液晶面板使用，可減少“串擾”（左眼用和右眼用影像重疊的現(xiàn)象）現(xiàn)象的發(fā)生。

FPA是液晶電視的主流技術(shù)VA（Vertical Alignment）方式的一種，由索尼獨立開發(fā)。索尼曾在2010年5月舉行的顯示器國際學會“SID 2010”上發(fā)布了有關(guān)FPA的基本技術(shù)。

索尼研發(fā)提高顯示面板響應(yīng)速度的新技術(shù)

此次在FPA中，改進了控制液晶分子傾斜的高分子膜（配向膜）。配向膜在主鏈上設(shè)有與液晶分子親和性高的區(qū)域以及通過UV光硬化的區(qū)域。使用該配向膜制成液晶面板后，通過在電壓導(dǎo)通的狀態(tài)下照射UV光，使配向膜硬化。這樣即使恢復(fù)到電壓關(guān)閉的狀態(tài)，也能實現(xiàn)使液晶分子沿特定方向略微傾斜的狀態(tài)。由此，導(dǎo)通電壓后，液晶分子會同時開始傾斜，因此能夠?qū)崿F(xiàn)液晶分子的高速響應(yīng)。另外，與以MVA（Multi-domain Vertical Alignment）為主的普通VA方式相比，對比度約為其1.5倍，開口率提高20％左右。

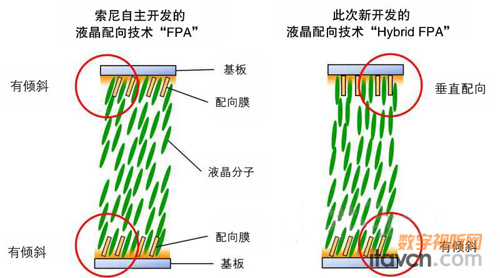

此次發(fā)布的Hybrid FPA只在單側(cè)基板上使用具有上述特性的配向膜，在另一側(cè)基板上使用未施加預(yù)傾角的VA方式用配向膜。配向膜方面，此前一直在公司內(nèi)部開發(fā)，不過此次是和日本JSR公司共同開發(fā)的。在兩側(cè)基板上對液晶分子施加預(yù)傾角的原FPA中，存在導(dǎo)通電壓時響應(yīng)速度提高，但關(guān)閉電壓時響應(yīng)速度（液晶分子的返回）變慢的課題。此次，通過只在單側(cè)基板上施加預(yù)傾角，不僅在電源導(dǎo)通（黑→白）時，還可在電源關(guān)閉（白→黑）時實現(xiàn)高速化。另外，通過使液晶分子幾乎全部沿垂直方向配向，可減少漏光，因此還能提高對比度。

索尼此次開發(fā)出了試制單元，并評測了其響應(yīng)速度。評測單元的厚度為3.5μm時，響應(yīng)速度在電源關(guān)閉時為3.2ms左右。一般情況下，在液晶面板中，單元厚度越薄，配向膜的效果就越明顯，響應(yīng)速度也就越快。目前，通過采用電視液晶面板逐漸導(dǎo)入的3.2μm厚的單元，實現(xiàn)快于3ms的響應(yīng)速度。
